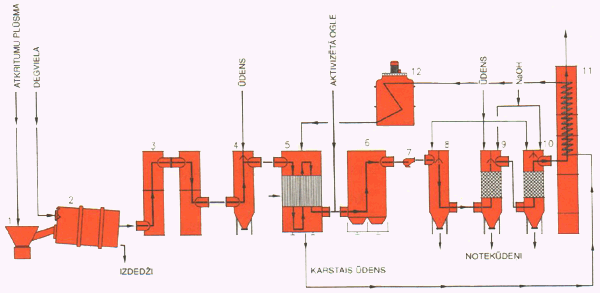

Bīstamo atkritumu sadedzināšanas iekārtas shēma

1 IEKRAUŠANAS SISTĒMA	5 SILTUMAPMAINĪTĀJS	9 ABSORBENTU KOLONNA
2 ROTĀCIJAS KRĀSNS	6 AKTĪVAS OGLES / AUDUMA FILTRS	10 ABSORBENTU KOLONNA
3 OTRĒJĀS SADEDZINĀŠANAS KRĀSNS	7 VENTILATORS	11 DŪMVADS
4 DZESĒTĀJS	8 DZESĒTĀJS	12 DZESĒŠANAS TORNIS

Atkritumi no paškrāvēja tiek novadīti ar diviem vītnes transportieriem uz rotācijas krāsni. Lai samazinātu gāzu emisiju no iekraušanas sistēmas, paredzēts dedzināšanai nepieciešamo gaisu ņemt no šīs sistēmas. Šķidrie atkritumi tiek padoti vai nu no uzglabāšanas tvertnes vai tieši no mucām ar sūkņa palīdzību. Tie tiek izsmidzināti rotācijas krāsnī caur speciālu sprauslu, izmantojot saspiestu gaisu, tādejādi nodrošinot tūlītēju aizdegšanos.
Rotācijas krāsns ir projektēta ar jaudu 300 kg/h. Paredzēta 100 minūšu ilga bīstamo atkritumu izturēšana krāsnī. Galvenā gaisa plūsma tiek padota kopā ar cieto atkritumu plūsmu un papildu gaiss tiek ievadīts krāsns beigu sektorā. Projektētā rotācijas krāsns temperatūra ir 950°C. Izdedžu savākšanas sistēma sastāv no tilpnes, kas pildīta ar ūdeni, un konveijera, kur izdedžus izžāvē un novada. Otrējās sadedzināšanas kameras projektētā maksimālā temperatūra - 1200°C. Gāzu uzturešanās laiks otrreizējās sadedzināšanas kamerā - 2 sekundes.
Avārijas gāzu izvads ir savienots ar otrējās sadegšanas kameru un tiek automātiski atvērts, lai novadītu sadegšanas gāzes, iekārtas avārijas apturēšanas gadījumā. Pēc otrējās sadedzināšanas kameras gāzes tiek novadītas dzesēšanas tornī, kur tās atdzesē no 1100°C līdz 600°C. Dzesējošais ūdens tiek izsmidzināts caur sprauslām tā, ka tas pilnibā iztvaiko, neveidojot pilienus uz sienām. Tālāk dūmgāzes no dzesēšanas torņa tiek novadītas siltumapmainītājā, kur tās atdzesē no 600°C līdz 180°C. Siltumapmainitājs nodrošina karsto ūdeni ar temperatūru 130°C. Siltumenerģiju var izmantot vairākos veidos, piemēram, apkurei.
Dūmgāzu attīrīšanas sistēma atbilst ES direktīvas 94/67/EK "Par bīstamo atkritumu dedzināšanu" prasībām. Ņemot vērā to, ka ES direktivā nav noteikti NOx emisiju limiti, sistēma nav apgādāta ar speciālu aprīkojumu slāpekļa oksīdu atdalīšanai, bet neskatoties uz to NOx no izplūdes gāzēm tiek daļēji attīrīts dumgāzu attīrīšanas iekārtās. Dedzināšanas iekārta ir aprīkota ar 15 m augstu tērauda dūmvadu, kurā tiek nodrošināta nepārtraukta izmešu kontrole.
